離線編程是在專門的軟件環境下,用專用或通用程序在離線情況下進行機器人軌跡規劃編程的一種方法。離線編程程序通過支持軟件的解釋或編譯產生目標程序代碼,最後生成機器人路徑規劃數據。
手動示教編程即操作人員通過示教器,手動控製機器人的關節運動,以使機器人運動到預定的位置,同時將該位置進行記錄,並傳遞到機器人控製器中,之後的機器人可根據指令自動重複該任務,操作人員也可以選擇不同的坐標係對機器人進行示教。這種編製需要操作人員在機器人附近,且存在很多的不便。例如:1、示教編程過程繁瑣、效率低。2、精度完全是靠示教者的目測決定,而且對於複雜的路徑示教編程難以取得令人滿意的效果。

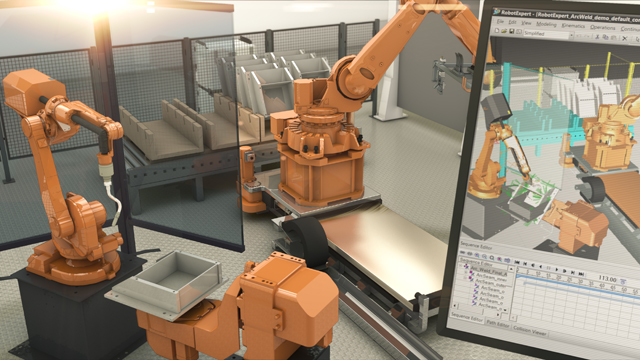

離線編程,是通過軟件,是在電腦裏重建整個工作場景的三維虛擬環境,然後軟件可以根據要工加零件的大小、形狀、材料,同時配合軟件操作者的一些操作,自動生成機器人的運動軌跡,即控製指令。離線編程克服了在線示教編程的很多缺點,充分利用了計算機的功能,減少了編寫機器人程序所需要的時間成本,同時也降低了在線示教編程的不便。
更多 機器人離線編程 請點擊
Method Park亞太區技術總監Sunil Kumar(左)與TUV NORD大中華區功能安全產品經理黃浩鈿(右)。
隨著電子系統在汽車所佔的比例日益升高,軟體對於車輛的功能安全性與效能也扮演著越來越重要的角色。為了確保軟體開發的品質,由德國汽車製造商共同制定的Automotive SPICE(軟體流程改善與功能測定標準;A-SPICE),已逐漸成為汽車業者共同遵循的標準。
TUV NORD漢德公司大中華區功能安全產品經理黃浩鈿表示,汽車產業的通用標準IATF 16949在新版公告的標準草案中曾要求供應商若有開發軟體時,須提供以A-SPICE為基礎的能力評估報告。雖然最後的正式版本並未將此條文列入,卻已顯示出汽車業者對於軟體品質的要求勢在必行,何時正式納入規範只是時間的問題。
另一方面,在軟體業界行之有的CMMI評鑑制度,在汽車產業也已漸被A-SPICE所取代。最近的一個例子是,知名汽車零件供應商雖已具備CMMI的L3等級能力,但仍被其客戶要求重新建置遵循A-SPICE標準的流程。
「上述所提及的兩項發展使得從2016年開始,台灣業者對於A-SPICE的詢問度大增。TUV NORD目前已有協助台灣廠商,建置A-SPICE專案經驗包括半導體廠以及ODM業者,」黃浩鈿強調。「車廠來台灣找供應商時,一定會先要求業者改善流程,作為進入供應鏈的基本條件。這是整體汽車產業的發展方向,業者若想跨入門檻更高的汽車電子市場,必須願意投入資源,才能有競爭力。我們也看到了不少台灣業者對此領域的積極布局。」
針對台灣市場的A-SPICE標準訓練與建置服務,TUV NORD是與德國Method Park諮詢公司共同提供的。該公司的亞太區技術總監,同時也是A-SPICE首席評估師Sunil Kumar解釋說,A-SPICE是於2005年由德國汽車製造商制定之後,目前德國車廠有9成都採用此標準來評估供應商的軟體開發能力。此外,在日本、大陸、南韓、美國也逐漸獲得重視,已成為一項全球性的標準。
A-SPICE與CMMI相同,也是採取能力等級來認證,從L1到最高L5共有5個等級。目前依照車廠對個別專案的不同要求,主要是以L2 (managed)和L3(Established)兩項等級為主。
而與CMMI評鑑的主要不同之處在於,A-SPICE鉅細靡遺地針對軟體 / 系統要求、軟體架構、編程、測試、完整性、認證,以及甚至專案管理、變更管理、品質確認等各個流程都有詳盡的要求,不像CMMI比較偏向於高層次(high-level)的模型定義。
Kumar表示,由於CMMI有較大的自我解讀空間,因此車廠傾向於採用對流程細節有嚴格要求的A-SPICE標準。此外,負責管理A-SPICE標準的intacs組織特地將規範制定、訓練、以及認證劃分為三個獨立運作的組織,以確保認證結果的中立性。目前,A-SPICE標準共制定了32個流程,其中有11個與工程技術相關,其他的則包含管理、支援等。
不同的客戶會對流程有不同的要求,以BMW、Volkswagon和Audi為例,車廠要求供應商需符合16個流程(HIS Scope),而Volvo、Ford、Jaguar則要求20個(HIS Extending)。車廠可根據需求有更大的彈性空間,並針對其專案來詳細檢視供應商的能力。此外,由於汽車電子系統不僅包含軟體,未來此標準有可能將硬體與機構的開發流程也一併納入,以進一步確保品質。
TUV NORD與Method Park可針對A-SPICE標準提供從訓練開始,到差異分析、流程建置諮詢與支援、預審查以及最後審查的完整服務。黃浩鈿表示,隨著汽車產業的快速發展,除了A-SPICE之外,ISO 26262功能安全性標準也是業者欲跨入車電市場的另一個重要條件。在實務上,他會建議業者先導入A-SPICE將流程建立好,有了基礎的框架之後,再來推動ISO 26262會更有效率。
黃浩鈿強調,由於擁有服務全球客戶的實際經驗,特別是了解各家車廠的不同要求,我們能提供業者所需的整合性認證服務,加速它們順利進入車電市場,這是TUV NORD的一大優勢。
(本文由DIGITIMES林仁鈞整理報導)
SO 26262 是汽車業使用的功能性安全標準,其標題為「道路車輛-功能性安全」。
遵循此一標準對於汽車產品開發非常重要。OEM 代工、其供應商、汽車零件開發商都必須遵循此一標準。
在此,我們剖析 ISO 26262 以及 ASIL(汽車安全完整性等級),和開發團隊的遵循標準指南。
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
ISO 26262 功能性安全綜覽
ISO 26262 是以風險為基礎的安全標準,來自於 IEC 61508。適用於車輛生產的電機及/或電子系統,其中包括駕駛輔助、動力和車輛動態控制系統。
ISO 26262 涵蓋整個開發流程的功能性安全層面:
- 需求規範 (Requirements specification)
- 設計 (Design)
- 執行 (Implementation)
- 整合 (Integration)
- 驗證 (Verification)
- 認可 (Configuration)
ISO 26262 的重要性
ISO 26262 旨在整個汽車設備與系統的使用壽命期間,保證安全。
每個階段都有特定步驟的要求,這保證了從最早的概念到車輛廢用為止的安全。
遵循此一標準,可避免或控制系統性故障,您也會察覺或控制隨機的硬體故障(或您可以減少故障的影響)。
ISO 26262 架構
ISO 26262 由十個章節組成 :
- Part 1:詞彙 (Vocabulary)
- Part 2:功能性安全管理 (Management of functional safety)
- Part 3:概念階段 (Concept Phase)
- Part 4:系統層級的產品開發 (Product development at the system level)
- Part 5:硬體層級的產品開發 (Product development at the hardware level)
- Part 6:軟體層級的產品開發 (Product development at the software level)
- Part 7:生產與操作 (Production and operation)
- Part 8:支援流程 (Supporting processes)
- Part 9:ASIL 導向與安全導向分析 (ASIL-oriented and safety-oriented analysis)
- Part 10:ISO 26262 方針 (Guideline on ISO 26262)
ISO 26262 第六部分(Part 6) 對軟體開發商而言是最重要的,其內容詳述開發商必須遵守以確保每一個元件安全的步驟。
Part 6 包括幾個表格,定義為了達到對此標準的遵循而必須考慮的方法。
ISO 26262 工具資格
任何使用在車輛開發上的工具必須為合格工具。ISO 26262 第八部分 (Part 8) 提供工具資格指南。
該部分規定了以下項目:
- 軟體工具合格計畫。
- 軟體工具文件存檔計畫。
- 軟體工具分級計畫。
- 軟體工具合格報告。
某些工具比其他工具更容易合格—附帶合規性證書,讓合格流程更為簡單。
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
什麼是 ASIL(汽車安全完整性等級)?
ASIL — 汽車安全完整性等級— 是 ISO 26262 的關鍵要素。ASIL 用於測量特定系統元件的風險。系統愈複雜,系統性故障和隨機硬體故障的風險就愈高。
ASIL 值從 A 到 D 分為四種。ASIL A 風險等級最低,ASIL D 最高,所以 ASIL D 的遵循要求會比 ASIL A 更嚴格。
在判斷 ASIL 時,還有第五個選擇:QM(品質管理)。這用於註解該項元件無須安全規定。(但能夠遵循以改善產品品質通常是件好事。)
如何判斷 ASIL
ASIL 由三個因素決定:嚴重性、曝險可能性、可控制性。
嚴重性
嚴重性測量一項系統故障的傷害有多嚴重,傷害包括人身與財產。
嚴重性分為四個等級:
- S0:沒有傷害。
- S1:輕至中度傷害。
- S2:重度至有生命危險(可能存活)傷害。
- S3:有生命危險(不一定存活)至致死傷害。
曝險可能性
曝險是特定故障會導致安全危險的狀況可能性。
每一種狀況的可能性按五分制排行:
- E0:非常不可能。
- E1:可能性極低(只在很罕見的操作狀況下會發生傷害)。
- E2:可能性低。
- E3:可能性中。
- E4:可能性高(大部分操作狀況下都會出現傷害)。
可控制性
可控制性是測量發生危險狀況時可避免傷害的可能性。此一狀況可能是因為駕駛人的行動或外部因素所導致。
危險狀況的可控制性以四分制排行:
- C0:一般而言可以控制。
- C1:可以簡單控制。
- C2:通常可以控制(大部分駕駛人可採取行動避免傷害)。
- C3:難以控制或無法控制。
判斷 ASIL
一旦判斷了嚴重性、可能性、可控制性,就可以決定 ASIL。第三部分表格四(ISO 26262-3)對此提供了指引。
根據嚴重性、曝險、可控制性,使用這份表格判斷 ASIL。
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
ISO 26262 軟體合規性指南
無論是開發傳統汽車元件(如積體電路)或虛擬元件(如車輛虛擬機),遵循 ISO 26262 都十分重要,務必在整個軟體開發生命週期都遵循此一標準。
但對開發團隊而言,遵循可能有困難。系統與程式代碼庫日益複雜,造成軟體的驗證和批准有所困難。
以下說明如何將此變得簡單。
建立需求規範可追溯性
滿足合規性並證明已經達成,是很無聊瑣碎的過程。您必須將所有規範做成文件並能追溯到其他工具上,包括測試、問題及程式源碼等。
